Verfasst am: 31.07.2013, 20:11 Titel: "ZickZack" Bei Plot von Interpolierter Linie polyf

Hallo Zusammen,

ich hoffe ich bin hier in der richtigen Sparte des Forums gelandet. Ich versuche folgendes zu erreichen:
Gemessen wurden im Vorfeld über einen Zeitbereich t die Messwerte Schräglaufwinkel und Seitenkraft. Diese möchte ich in Abhängigkeit von einander plotten und eine Trendlinie hinzufügen. Hierzu habe ich zunächst nur die Datenpunkte geplottet, in der figure über tools --> basic fitting die Trendlinie erzeugt, den Code hierzu aus dem dazugehörigen m - file geschnappt und entsprechend angepasst. Das Ganze sieht bei mir dann so aus

Code:

% Koeffizienten für ein Polynom 2ten Grades, Fq_links
fitResults1 = polyfit(Schräglaufwinkel(:,1), Seitenkraft(:,2), 2);
% Einsetzen an den Stützstellen
Fq_links_trend = polyval(fitResults1, Schräglaufwinkel(:,1));

Funktion ohne Link?

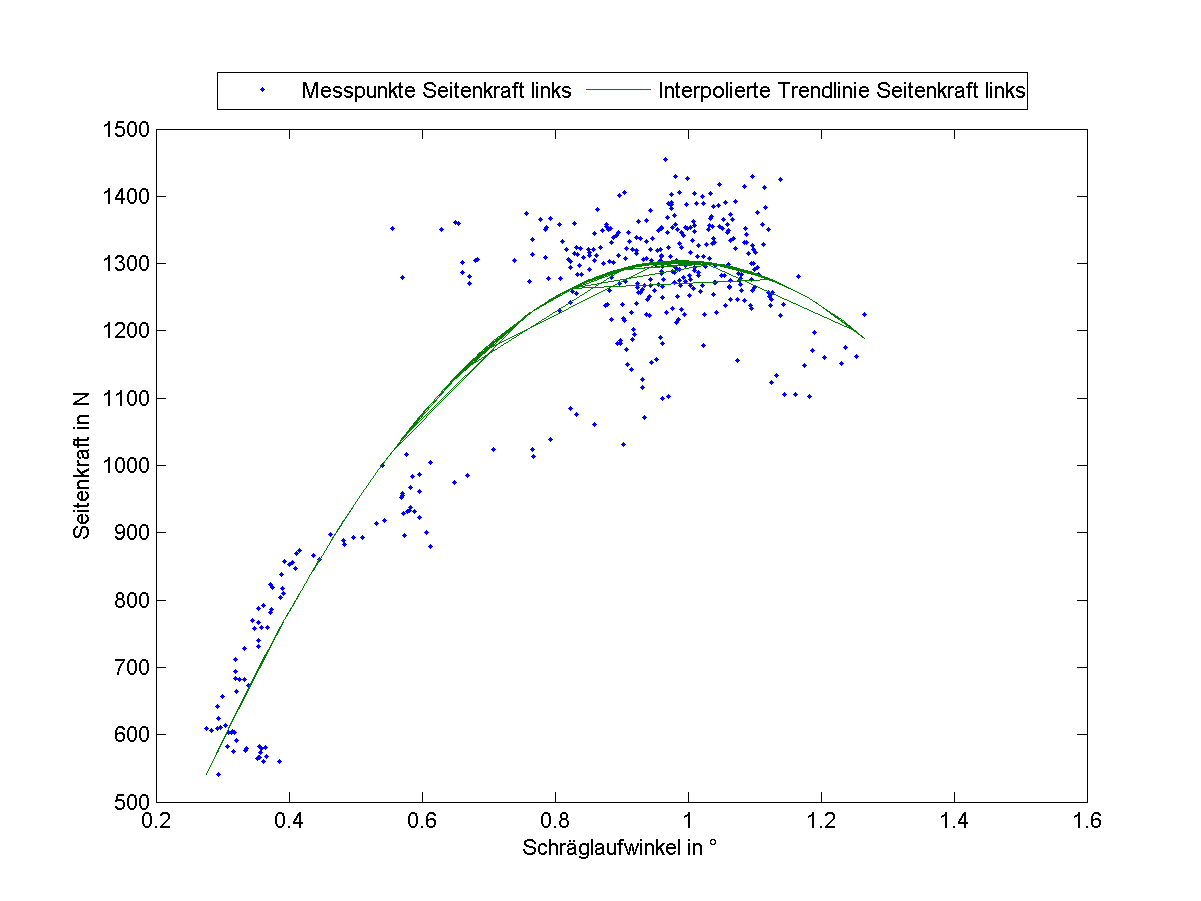

Fq_links_trend lasse ich mir dann über plot mit ins Diagramm zeichnen. Das funktioniert generell auch, das Ergebnis ist im Anhang zu sehen. Was sehr unschön ist, ist dieses "zickzack". Ich gehe davon aus, dass dies daher rührt, dass die Werte für die x-Achse (Schräglauf) im Array nicht stetig steigen, sondern eben immer wieder anwachsen und auch wieder sinken.

Kann mir jemand einen Tipp geben, wie ich das schöner hin bekomme? Die Daten sortieren möchte ich nur ungern...

Freundliche Grüße
Steffen


Beschreibung:

Download

Dateiname:


Dateigröße:

18.98 KB

Heruntergeladen:

559 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 31.07.2013, 20:24 Titel:

Hallo,

du brauchst die Daten ja nicht an den Datenpunkten zu interpolieren, wenn es nur um den Plot geht. Wie wäre es stattdessen mit

Code:

xwerte = Schräglaufwinkel(:,1);
xgrid = linspace(min(xwerte), max(xwerte), 100);
Fq_links_trend = polyval(fitResults1, xgrid);

Funktion ohne Link?

Grüße,
Harald

SteffenS.

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 31.07.13

	Wohnort: ---

	Version: ---

Verfasst am: 01.08.2013, 09:48 Titel:

Guten Morgen,

besten Dank! Funktioniert so wie gewollt Smile

Grüße
Steffen
