Zustandsdifferentialgleichungen



Maike

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2019, 13:34     Titel: Zustandsdifferentialgleichungen
  Antworten mit Zitat

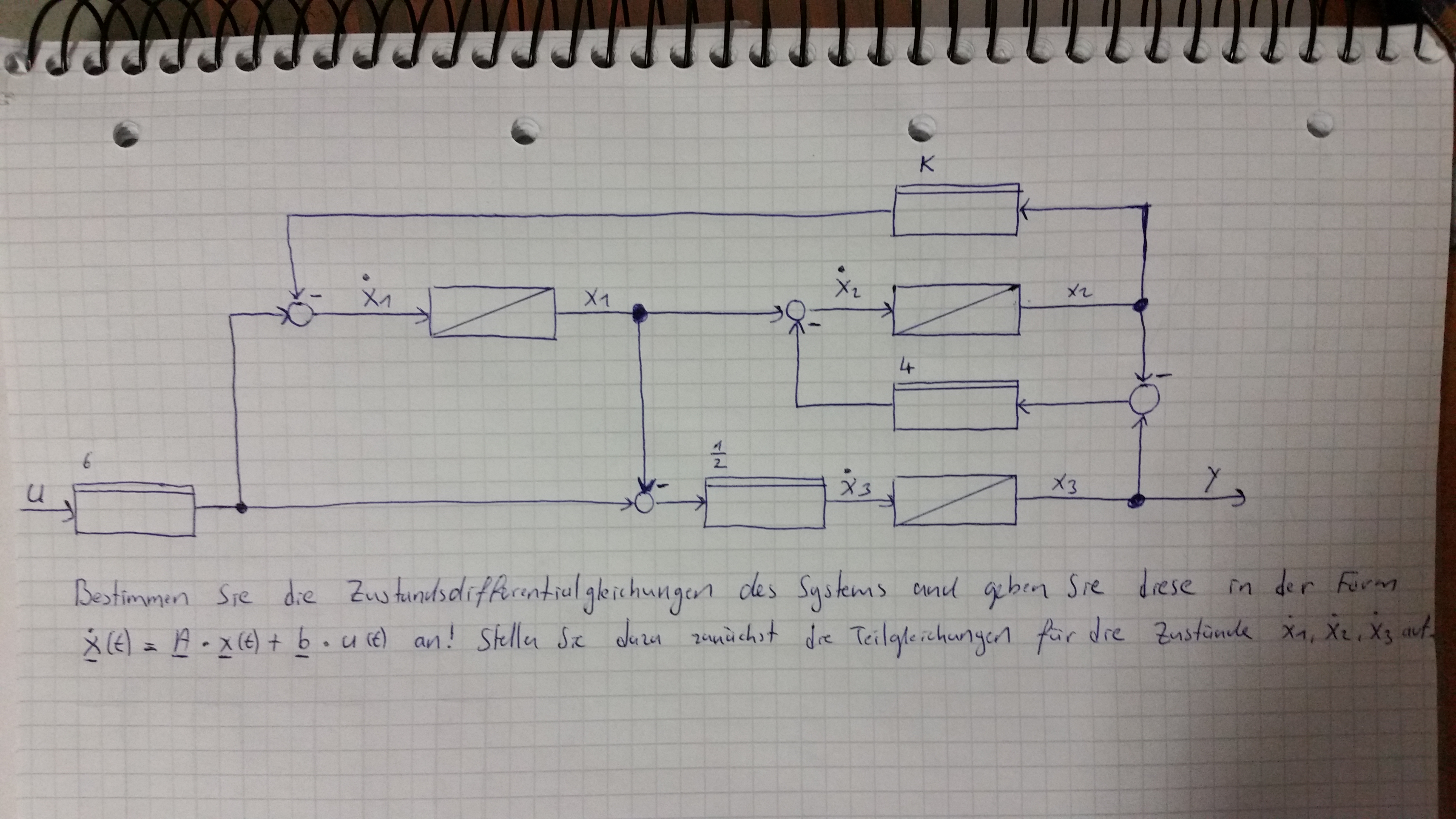

Hallo, kann mir bitte jemand helfen...
ich habe diese Lösungen aber bin mir nicht sicher

punkt X1= 6u-K
punkt X2= X1+4X2-4X3
punkt X3= ?

 Beschreibung:

Download
 Dateiname:  20190411_210413.jpg
 Dateigröße:  3.67 MB
 Heruntergeladen:  177 mal


Ken-Guru
Forum-Anfänger

Forum-Anfänger


Beiträge: 28
Anmeldedatum: 17.04.19
Wohnort: ---
Version: 2018a
     Beitrag Verfasst am: 25.04.2019, 12:16     Titel:
  Antworten mit Zitat
Ich hab das mal eben nachgerechnet:
Es kommt raus:

A= (
0 -k 0
1 4 -4
2 0 0)

b=(6 0 3)^T


zu X3: es gibt eine Verbindung von x1 nach x'3 über -1/2

für den b-Vektor musst du von u(t) zu jedem x'i gehen.


LG
Private Nachricht senden Benutzer-Profile anzeigen

Sm1989
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 16.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.05.2019, 14:29     Titel: Zustandsdifferentialgleichungen
  Antworten mit Zitat
Hallo Ken-Guru,

wie kommen Sie bei Vektor A ganz unten links auf die 2?

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Ken-Guru
Forum-Anfänger

Forum-Anfänger


Beiträge: 28
Anmeldedatum: 17.04.19
Wohnort: ---
Version: 2018a
     Beitrag Verfasst am: 08.05.2019, 10:18     Titel:
  Antworten mit Zitat
Hallo,

oh ich sehe gerade da muss natürlich eine -1/2 stehen und nicht eine 2!

Das ist von x1 nach x3'. Und der Weg geht da über die 1/2 mit einem negativen Vorzeichen vom Summenpunkt davor.

LG
_________________

"Designed to make a difference" - Das Minuszeichen
"If you want a job done well hire a professional" - BER Vorstand
Private Nachricht senden Benutzer-Profile anzeigen

Sm1989
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 16.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.05.2019, 11:11     Titel:
  Antworten mit Zitat
dankeschön jetzt verstehe ich...

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Sm1989
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 16.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.08.2019, 12:54     Titel:
  Antworten mit Zitat
Hallo,
wie könnte ich die Ausgagngsgleichung y(t)=c*x(t)+d*u(t) des Systems bestimmen?
Zu y fließt nur -1/2 X3
Richtig so?

Liebe Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Sm1989
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 16.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.08.2019, 13:02     Titel:
  Antworten mit Zitat
Und für welche Werte des Parameters K ist das System beobachtbar und Steuerbar. Begründung durch Kalman Kriterium!
Wie löse ich das hier jetzt?

Schöne Grüße
