Zustandsraumdarstellung für DC-Motor



Balu45
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 03.10.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.10.2020, 15:50     Titel: Zustandsraumdarstellung für DC-Motor
  Antworten mit Zitat
Hallo zusammen,

Für eine Masterarbeit muss ich die Parameter R und K eines DC-Motors schätzen. Hierzu versuche ich gerade die Zustandsraumdarstellung so umzustellen dass ich 4 Zustandsvektoren habe, sprich den Strom 𝑖𝐴 sowie die Winkelgeschwindigkeit 𝜑 ̇ und zusätzlich R und K.

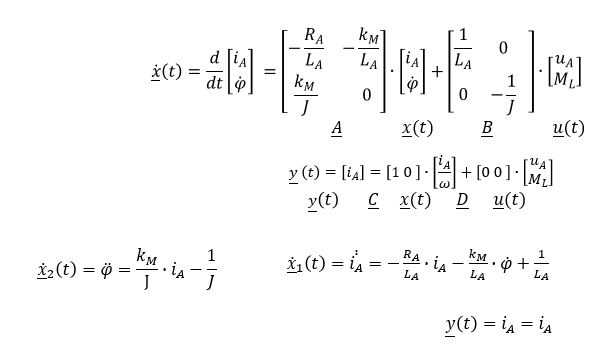

Hat hier jemand einen Tipp wie ich hier am besten vorgehen kann? Irgendwie muss ich ja eine Beziehung dieser zusätzlichen Zustandsgrössen meines Vektors zur Matrix A und B herstellen. Im Anhang die Zustandsraumdarstellung mit den derzeitigen Zustandsgrössen.

Vielen Dank für euer Hilfe, Balu.

 Beschreibung:

Download
 Dateiname:  Zustandsraumdarstellung_DCMotor.JPG
 Dateigröße:  28.42 KB
 Heruntergeladen:  27 mal
Private Nachricht senden Benutzer-Profile anzeigen


cyrez
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 81
Anmeldedatum: 15.09.10
Wohnort: Bayern
Version: 2020b
     Beitrag Verfasst am: 02.02.2021, 20:57     Titel:
  Antworten mit Zitat
Hallo Balu,

R und K sind Systemparameter und keine Zustände, weswegen du sie nicht (sinnvoll) in deinen Zustandsvektor aufnehmen kannst. Ein Zustand muss immer Bezug zu einem Speicher haben, z.B. Spule, Kondensator, Masse.

VG
cyrez
Private Nachricht senden Benutzer-Profile anzeigen

Ausloggen
Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 08.01.20
Wohnort: München
Version: ---
     Beitrag Verfasst am: 03.02.2021, 09:46     Titel:
  Antworten mit Zitat
Hallo,

deine Problemstellung ist, das du die A Matrix des Systems schätzen musst (Falls die übrigen Parameter bekannt sind). Beispielsweise wäre es möglich durch Beaufschlagen eines Signals am Eingang (z.B. mit weißem Rauschen oder bestimmten, reichhaltigen Signalen) und Messen am Ausgang des Systems durch ein geeignetes Verfahren die Matrix zu fitten.

Viele Grüße
