Titel: Zuweisen eines Bildes/einer Matrix zu einer Fläche
|
 |
| |
 |
 |
Hallo,
ich habe eine Frage zu einem Problem, zu dem ich bislang einfach keine Lösung gefunden habe.

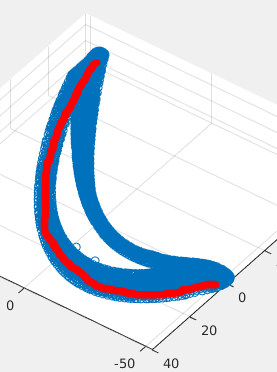

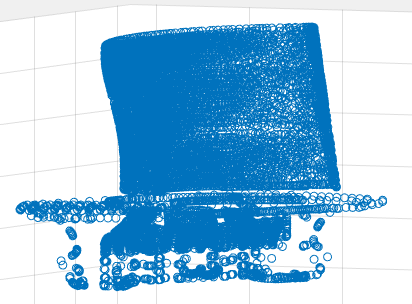

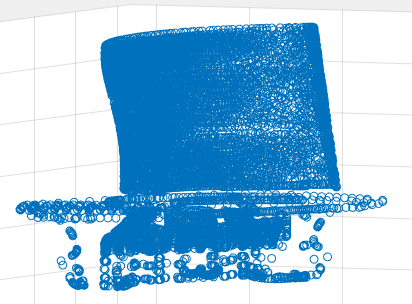

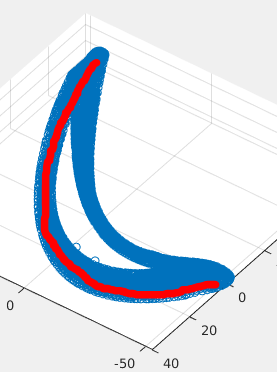

Ich habe ein CAD-Modell einer Turbinenlaufschaufel in Matlab als *.stl geöffnet und mir mit der alphashape Funktion sämtliche Punkte auf der Oberfläche auslesen lassen (siehe Bild 1). Nun möchte ich ein Bild, auf einem Teil der Oberfläche mappen (Bild 2, druckseitig).
Das Bild, welches ich mappen möchte, habe ich aus einer 640x512 Matrix mithilfe der imagesc Funktion erstellt. Bei der Matrix entspricht jeder Wert einem Temperaturwert eines Pixels einer Infrarotkamera (Temperaturplot).
Weiß jemand, wie ich das realisieren kann? Ich habe über das Nutzen der Texture Mapping Funktion nachgedacht, jedoch habe ich es nicht hinbekommen. Eine andere Idee ist, dass jeden einzelnen Wert der Texmperaturmatrix einem Punkt des Modells zuordne, jedoch sind ein Großteil der Punkt ja nicht relevant, weil sie außerhalb der gewünschten Fläche liegen und ich hab auch keine Idee, wie ich die Punkte am besten sortieren, bzw. aussortieren kann.
Ich hoffe, dass mir jemand weiterhelfen kann. Ich bin für jede Idee dankbar.
LG Tobias
