zwei timescale plots in einem diagram



Hubsi
Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 31.03.08
Wohnort: Hamburg
Version: R2007b
     Beitrag Verfasst am: 17.04.2008, 22:08     Titel: zwei timescale plots in einem diagram
  Antworten mit Zitat
Hallo,

ist es möglich zwei unterschiedliche plot(ts) in einem diagram darzustellen wobei die y-achsen unterschiedlich skaliert sein müssen, also quasi sowas wie poltyy(ts1,ts2). leider funktioniert das so direkt nicht.

die parameter die über der zeit aufgetragen werden stammen einmal aus einer strahlprofilmessung und zum anderen aus einer temperaturmessung.
Die Zeiten wann beide gemessen werden sind unterschiedlich, d.h. das strahlprofil wird auf +- 1sek genau gemessen und das im regelmäsigem abstand z.b. alle 15sek. die temperaturmessung ist unterschiedlich, das kann mal alle 2sek mal alle 20sek sein, daher muss das hier umbedingt ein timescale plot sein.

greetings
Private Nachricht senden Benutzer-Profile anzeigen


Bijick
Ehrenmitglied

Ehrenmitglied



Beiträge: 914
Anmeldedatum: 18.06.07
Wohnort: Nürnberg
Version: R2006b, R2008b
     Beitrag Verfasst am: 18.04.2008, 09:15     Titel:
  Antworten mit Zitat
Hallo Hubsi,

Du musst die Zeitvektoren mit angeben:

Code:
x1=0:15:150;        % Messzeiten Strahlprofil
ts1=1000*x1.^2+200*x1.^3;
x2=[0 1 20 50 51 54 69 75 121 135];     % Messzeiten Temperatur
ts2=3*x2+52;
plotyy(x1,ts1,x2,ts2);



Herzliche Grüße
Bijick
_________________

>> why
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Hubsi
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 31.03.08
Wohnort: Hamburg
Version: R2007b
     Beitrag Verfasst am: 18.04.2008, 10:38     Titel:
  Antworten mit Zitat
MOIN

naja so ist das ja ein ganz normaler plotyy befehl. Bei mir sieht ts aber so aus
Zitat:

Time Data-Profil Quality
---------------------------------------------------
18:35:07 0.0001445
18:35:22 0.001025
18:35:37 0.0006979
18:35:52 0.0008303
18:36:06 0.001798
18:36:22 0.0008408
18:36:37 0.0008522
18:36:51 0
18:37:07 0.0008981
18:37:22 0.0005299
18:37:37 0.0001145
18:37:52 0.000609
18:38:07 0.0008939
18:38:21 0.0004473
18:38:37 0.001269


und das andere entsprechend nur mit anderen zeiten. und das muss geplottet werden. ich könnte zwar auch die zeitabstände angeben, aber für eine messung die teilweise mehr als 24h läuft ist es wichtig die zeitpunkte und nicht die abstände zu kennen, damit man nachvollziehen kann was da passiert ist.

und so wie das im moment aussieht funktioniert das glaube ich sogar, allerdings wenn ich den zweiten plot mache legt matlab einfach eine weiße fläche über den ersten plot. hab das nur zufällig gesehn weil ein messwert auf der x achse liegt und daher etwas rausschaut.

Code:
figure

dataProfil = outcome(:,i);
timeProfil = datestr(outcome(:,2));

tsProfil   = timeseries(dataProfil, timeProfil);
getabstime(tsProfil);
tsProfil.TimeInfo.Format = 'HH:MM:SS';

plot(tsProfil,'*r')


filename='filename-Temp';

fid  = fopen(filename,'r');
C    = textscan(fid, '%c %s %f %s %f %s %f %f %f','HeaderLines',3);
a    = datenum(C{2},'HH:MM.SS');
timeTemp    = datestr(a);
dataTemp    = C{8};

axData = gca;
axTemp = axes('Position',get(axData,'Position'),...
'XAxisLocation','top','YAxisLocation','right',...
'Color','none','XColor','g','YColor','g');

tsTemp   = timeseries(dataTemp,timeTemp);
getabstime(tsTemp);
tsTemp.TimeInfo.Format = 'HH:MM:SS';

plot(tsTemp,'+g')
set(gca,'XAxisLocation','top','YAxisLocation','right');


Zitat:

Time Data-Temp Quality
---------------------------------------------------
18:34:52 25.18
18:34:55 25.35
18:35:00 25.18
18:35:14 25.35
18:35:16 25.18
18:35:32 25.35
18:35:40 25.18
18:35:45 25.35
18:35:49 25.18
18:35:55 25.35
18:36:04 25.18
18:36:25 25.35
18:36:44 25.18
18:39:25 25.18
18:39:34 25.23


vielleicht ist es so etwas besser verständlicher
Private Nachricht senden Benutzer-Profile anzeigen

mauskill2
Forum-Anfänger

Forum-Anfänger


Beiträge: 27
Anmeldedatum: 05.07.07
Wohnort: bei Paderborn
Version: R2007a
     Beitrag Verfasst am: 18.04.2008, 10:49     Titel:
  Antworten mit Zitat
Zitat:
und so wie das im moment aussieht funktioniert das glaube ich sogar, allerdings wenn ich den zweiten plot mache legt matlab einfach eine weiße fläche über den ersten plot. hab das nur zufällig gesehn weil ein messwert auf der x achse liegt und daher etwas rausschaut.


Das der den Plot übermalt wird kann man mit hold on und hold off unterbinden. Ich denke auch das suchst du...dann hast du unten nur eine Zeitachse die für beide plots gilt.

Code:

...
plot(tsProfil,'*r')

hold on

...
plot(tsTemp,'+g')
set(gca,'XAxisLocation','top','YAxisLocation','right');

hold off




Grüße
Mauskill2
Private Nachricht senden Benutzer-Profile anzeigen

Hubsi
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 31.03.08
Wohnort: Hamburg
Version: R2007b
     Beitrag Verfasst am: 18.04.2008, 11:01     Titel:
  Antworten mit Zitat
ne leider nicht,
hab das auch schon mit eingefügt

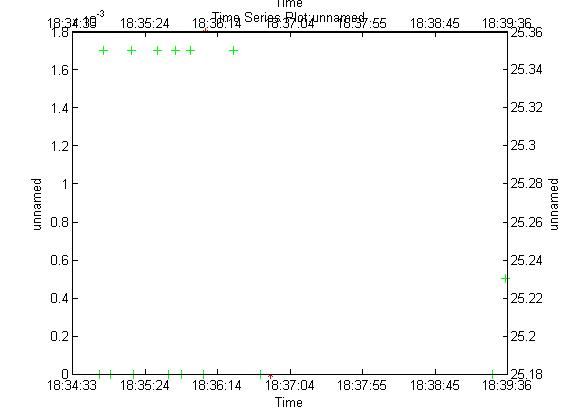

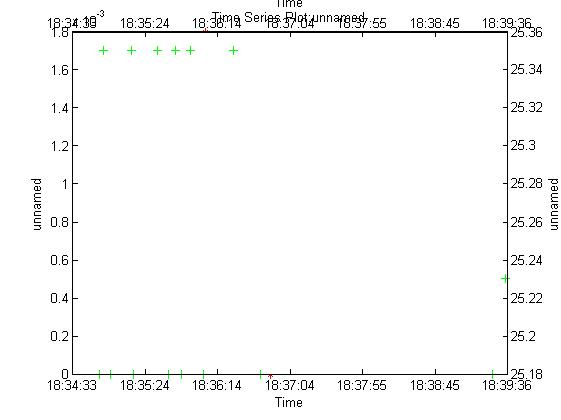

hab mal das diagram hochgeladen wie das im moment aussieht.
unten und oben sieht man noch zwei punkte des plot(tsProfil,'*r')

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  23.15 KB
 Heruntergeladen:  697 mal
Private Nachricht senden Benutzer-Profile anzeigen

Hubsi
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 31.03.08
Wohnort: Hamburg
Version: R2007b
     Beitrag Verfasst am: 18.04.2008, 13:05     Titel:
  Antworten mit Zitat
ok hold on war doch der richtige befehl, nur hatte ich ihn an der falschen stelle gesetzt bzw. hätte ihn zusätzlich nochmal direkt vor den zweiten plot befehl stellen müssen
