Zwei Werte gegeneinander aufgetragen


flohaase
Forum-Anfänger

Forum-Anfänger

Beiträge: 14
Anmeldedatum: 23.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.05.2015, 12:28     Titel: Zwei Werte gegeneinander aufgetragen
  Antworten mit Zitat
Hallo,

ich habe mehrere Messgrößen über die Zeit aufgezeichnet. Weil man aber gewisse markante Punkte nicht rauslesen (optisch) kann, habe ich zwei Messgrößen übereinander aufgetragen. Hier ein Besipiel:

Code:
figure(99);
clf;

subplot(2,1,1);

x=linspace(0,2*pi,100);

y1=sin(x);
y2=3*cos(x);

plot(x,y1,x,y2);

xlabel('zeit');
ylabel('wert')

title('wert über zeit')
legend('wert1','wert2');

grid on;
grid minor;

subplot(2,1,2);

plot(y1,y2);

xlabel('wert1');
ylabel('wert2')

title('wert über wert')
legend('wert1 über wert2');

grid on;
grid minor;

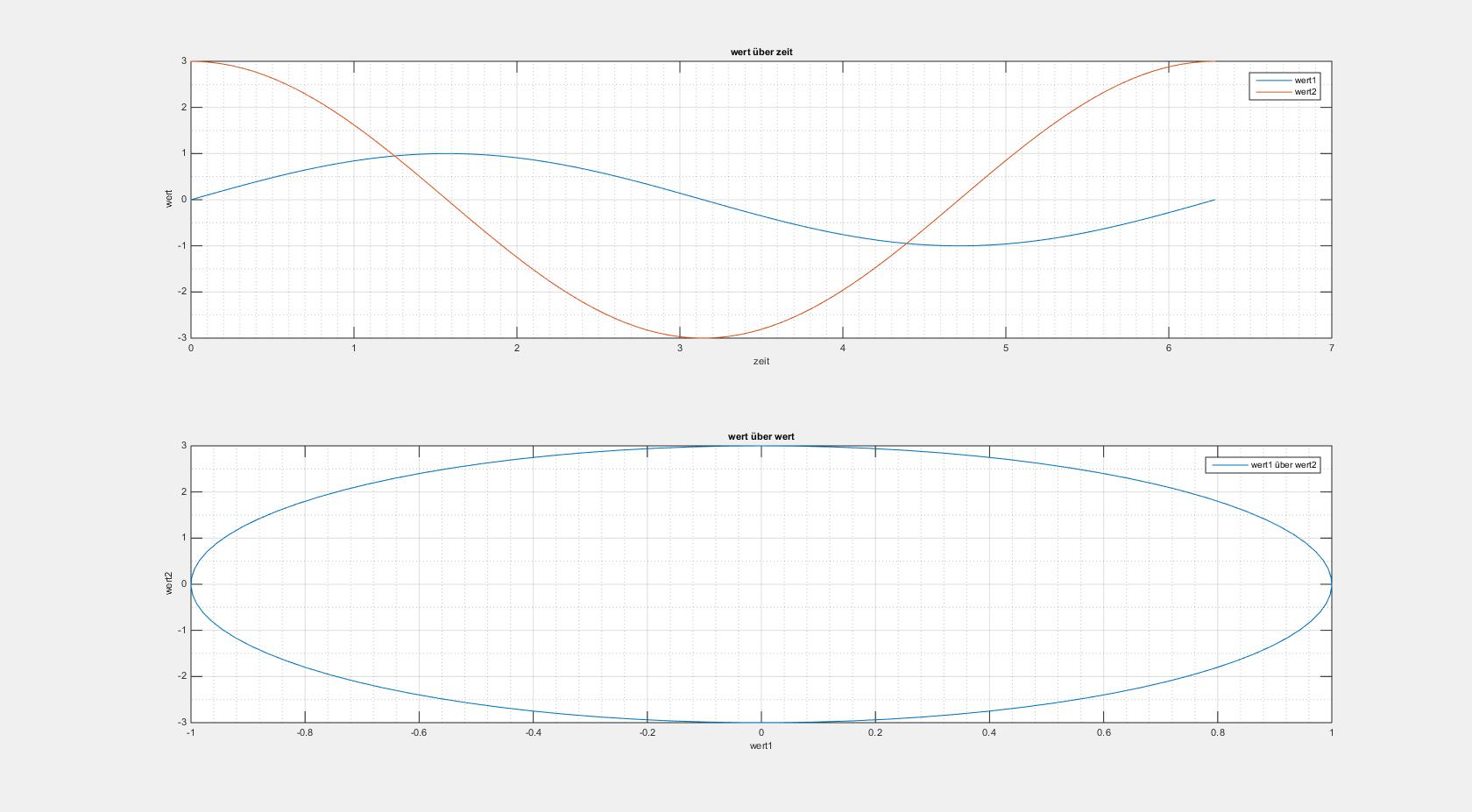

Im oberen Bild kann man sehr gut die Extrema ermitteln. Gibt es denn ein Möglichkeit auch im unteren Bild die Extrema zu mitteln? Mein Problem ist, dass die untere Kurve nicht als Funktion oder Vektor vorliegt, sondern nur als Darstellung. Was ich bereits habe habe, sind die Koeffizienten über polyfit() und die anschließende Darstellung über polyval().

Danke und beste Grüße,
Flo

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  122.56 KB
 Heruntergeladen:  207 mal
