Zwei Y-Werte zu einem X-Wert mittels einer Schleife bestimmt



FredVIW
Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.05.2020, 13:08     Titel: Zwei Y-Werte zu einem X-Wert mittels einer Schleife bestimmt
  Antworten mit Zitat
Hallo liebe Community,

ich bin auf eure Unterstützung angewiesen.
Zum Problem:
Ich habe eine Kennlinie, die das Verhältnis von Kraft (Y-Achse) zu Weg (X-Achse) darstellt und in einem gemeinsamen Hochpunkt beginnt.
Ausgehend von diesem Hochpunkt teilt sich die Kennlinie auf zwei Kennlinienästen auf, die im Grunde parallel verlaufen und 750mm lang betrachtet werden sollen. Alle Werte > 750mm sollen aus den Betrachtungen ausscheiden und beim Plotten nicht mehr angezeigt werden.

Ich habe es bisher nur "händisch" lösen können, in dem ich mir die Werte aus der Matrix rausgesucht habe.
Habt Ihr eine Idee, so etwas als Schleife zu schreiben.

Vielen Dank im Voraus und GRUß!
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.554
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.05.2020, 16:43     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Alle Werte > 750mm sollen aus den Betrachtungen ausscheiden und beim Plotten nicht mehr angezeigt werden.

Das geht z.B. mit
Code:
data(data > 750) = NaN; % auf NaN setzen

oder mit
Code:
data(data > 750) = []; % löschen


Ansonsten kann ich der Beschreibung insgesamt schwer folgen. Ein Bild wäre hilfreich.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.554
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.05.2020, 19:10     Titel:
  Antworten mit Zitat
Hallo,

nicht so wirklich, da zwischen 1300 und 2000 doch 700 liegt?
Zudem: willst du also mit anderen Worten, das alles > 2000 ignoriert wird?

Hast du versucht, den Vorschlag umzusetzen? Mit welchem Ergebnis?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

FredVIW
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.05.2020, 19:10     Titel:
  Antworten mit Zitat
Hallo Harald,

vielen Dank für deine Antwort.

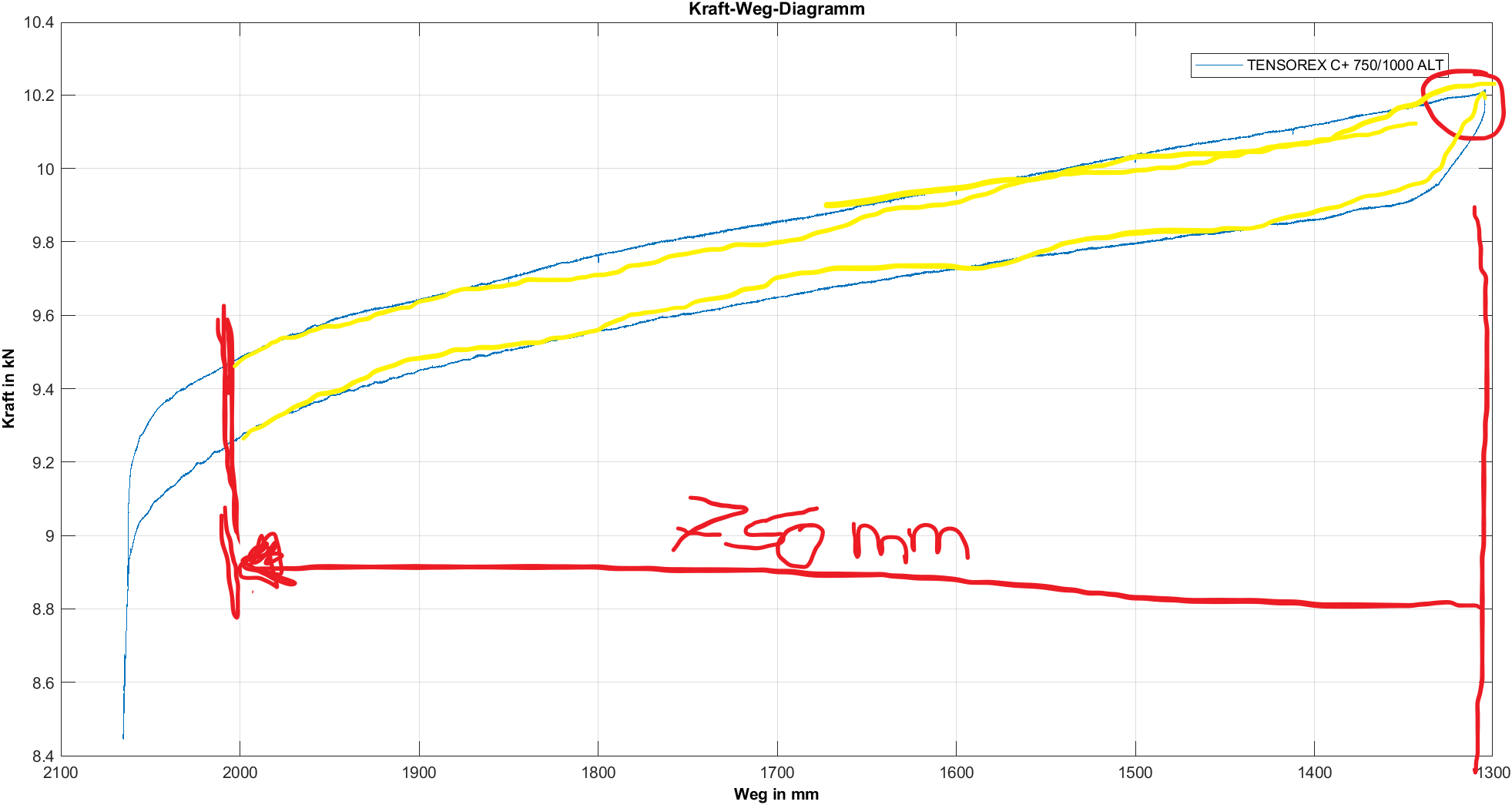

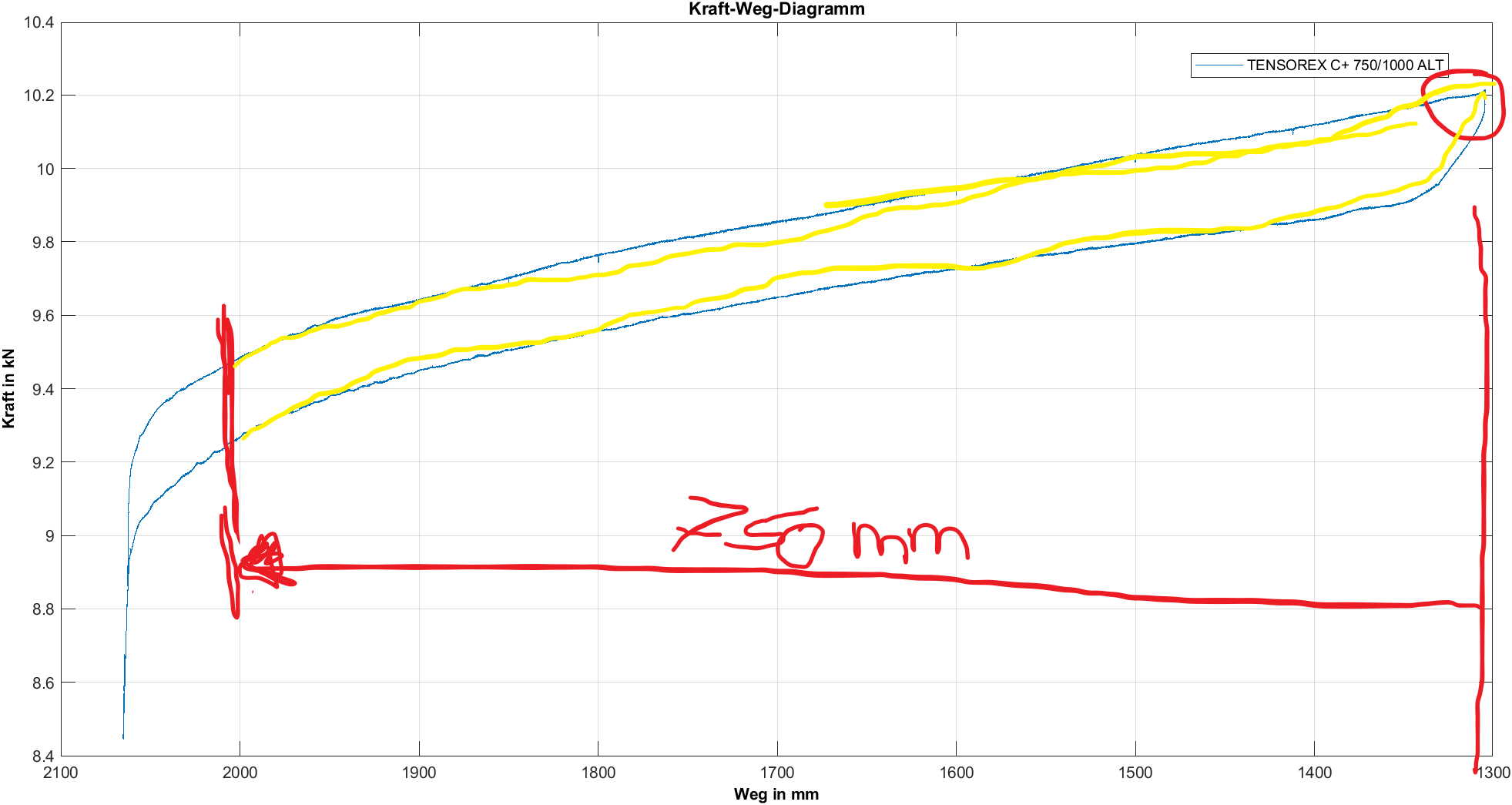

Im Anhang befindet sich eine Grafik, die das Problem besser veranschaulicht.

 Beschreibung:

Download
 Dateiname:  Hysterese_alt.png
 Dateigröße:  116.83 KB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen

FredVIW
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.05.2020, 19:14     Titel:
  Antworten mit Zitat
Hallo Harald,

also ich habe eine Lösung, die aber mehr durch "Probieren" entstanden ist.

Ausgehen von dem höchsten Punkt (1300,10.2) möchte ich über 750 mm die Messwerte auf beiden Kennlinienästen betrachten. Alles >1300+750 mm soll demnach nicht betrachtet werden.

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.554
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.05.2020, 19:27     Titel:
  Antworten mit Zitat
Hallo,

gut, soweit klar.
Hilft dir denn nun der Vorschlag weiter? Wenn nicht, wo ist das Problem damit?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

FredVIW
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2020, 13:54     Titel:
  Antworten mit Zitat
Hallo Harald,

anbei der gesamte Code inkl. PLOT-Befehl

Code:
MIN_ALT_X = A03_s1_alt(A01_F1_alt == MAX_ALT_Y);
MAX_ALT_X = MIN_ALT_X+0.750e+03;

Kraft_alt_Wertebereich(A01_F1_alt(MAX_ALT_Y > A01_F1_alt));
Weg_alt_Wertebereich(A03_s1_alt((1.3048e+03:2.0548e+03)));

% Kraft_alt_Wertebereich = A01_F1_alt(916:469335);
% Weg_alt_Wertebereich = A03_s1_alt(916:469335);

Kraft_Weg_alt_Wertebereich = [Kraft_alt_Wertebereich, Weg_alt_Wertebereich];
plot (Weg_alt_Wertebereich, Kraft_alt_Wertebereich);
grid on
xlabel ('Weg in mm', 'FontSize',10, 'FontWeight','bold','Color','k');
ylabel ('Kraft in kN','FontSize',10, 'FontWeight','bold','Color','k');
view ([180 270]);
legend ('TENSOREX C+ 750/1000 ALT');
title ('Kraft-Weg-Diagramm');
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.554
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 09.05.2020, 15:08     Titel:
  Antworten mit Zitat
Hallo,

ich habe dir doch als Antwort auf deine PN einen Vorschlag geschickt. Probier ihn doch bitte aus und wenn es dabei Probleme gibt, schreibe konkret welche. Mangels Daten kann ich den Vorschlag leider nicht selbst ausprobieren.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

FredVIW
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2020, 15:27     Titel:
  Antworten mit Zitat
Hallo Harald,

ich habe deinen Vorschlag mit folgendem Code:

Code:
v1 = A01_F1_alt(MAX_ALT_Y > A01_F1_alt)
v2 =  A03_s1_alt(MAX_ALT_Y > A01_F1_alt)


ausprobiert, dabei gibt MATLAB die Werte für A01_F1_alt und für A03_s1_alt, so wie sie bereits im Workspace vorliegen, zurück.
Ziel soll es sein, dass für v1 nur die Werte bis zum Wert MAX_ALT_X angezeigt werden, wobei diesem MAX_ALT_X aber zwei Werte aus A01_F1_alt zugeordnet werden können.

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.554
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 09.05.2020, 15:34     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
dabei gibt MATLAB die Werte für A01_F1_alt und für A03_s1_alt, so wie sie bereits im Workspace vorliegen, zurück.

Dann ist die Filterfunktion falsch. Da ich deine Daten nicht kenne, kann ich dazu nicht mehr sagen. Beispieldaten wären hilfreich.

Zitat:
Ziel soll es sein, dass für v1 nur die Werte bis zum Wert MAX_ALT_X angezeigt werden

Dann musst du halt auch MAX_ALT_X für den Filter verwenden.

Zitat:
wobei diesem MAX_ALT_X aber zwei Werte aus A01_F1_alt zugeordnet werden können.

Keine Ahnung, welche zwei Werte du hier meinst und was hier "zugeordnet" heißen soll.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

FredVIW
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 08.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2020, 15:42     Titel:
  Antworten mit Zitat
Hallo Harald,

ich habe es hinbekommen.
Der Hinweis mit dem Filter war der Richtige.

Vielen Dank für die Unterstützung - trotz konfuser Fragen meinerseits Very Happy
Private Nachricht senden Benutzer-Profile anzeigen
