Verfasst am: 20.06.2013, 23:07 Titel: Zweite X-Axe

Ich habe eine Arrhenius plot gemacht und die X-Axe Skale ist 1000/T in Kelvin mit T von 500 bis 1200. Die meisten Leute denken an Temperatur in C° und so das X-Axis kann verwirrend sein.

Ich möchte eine Axis Oben unter dem Titel in C° herstellen. Wie macht man das?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 21.06.2013, 09:07 Titel: Re: Zweite X-Axe

Hallo matsci1,

Wie wäre es mit PLOTYY?

Gruß, Jan

matsci1

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 21.06.2013, 10:21 Titel:

Hallo Jan,

Ich bin new zum MATLAB und ich kenne nicht die PLOTYY function. Ich muss darüber es lesen.

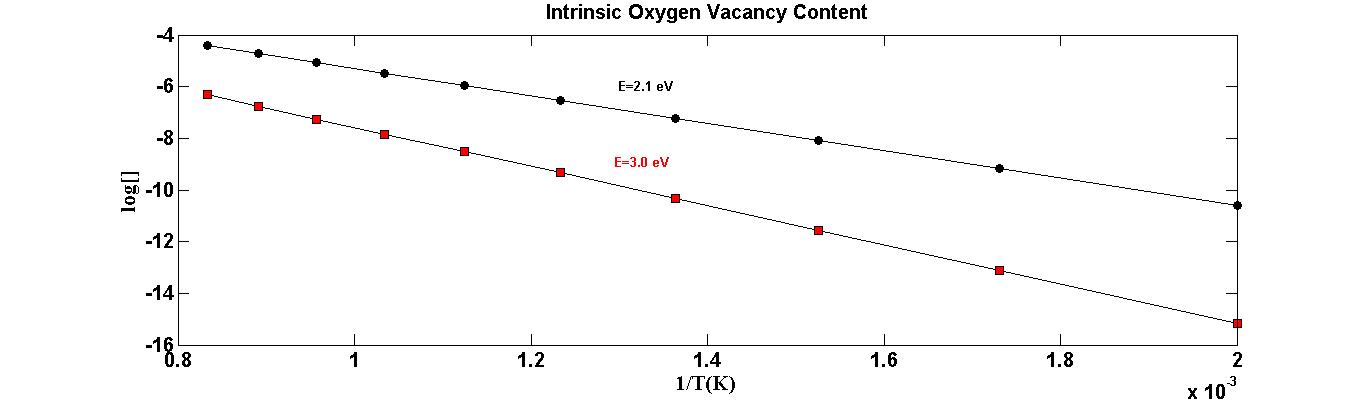

Im Anhang ist eine JPEG des Grafiks. Ich möchte die Axe unter die Titel für den C° Skale benutzen

Oxygen Vacancy Plot.jpg

Beschreibung:

Download

Dateiname:

Oxygen Vacancy Plot.jpg

Dateigröße:

36.24 KB

Heruntergeladen:

462 mal

matsci1

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 22.06.2013, 00:45 Titel:

Ich habe PLOTYY gesucht und habe ein paar Seite über diese Thema gefunden. On eine Seite gibt es eine code für Doppleaxe:

Code:

x1 = [0:.1:40];
y1 = 4.*cos(x1)./(x1+2);
x2 = [1:.2:20];
y2 = x2.^2./x2.^3;

hl1 = line(x1,y1,'Color','c');
ax1 = gca;
set(ax1,'XColor','b','YColor','r')

ax2 = axes('Position',get(ax1,'Position'),...
'XAxisLocation','top',...
'YAxisLocation','right',...
'Color','none',...
'XColor','k','YColor','k');

hl2 = line(x2,y2,'Color','k','Parent',ax2);

Funktion ohne Link?

Leider könnte ich nicht diese Code aus und andere bauen und umschreiben, so dass ich könnte es benutzen.
Es gibt eine Verbindung zwischen Elemente wie 'gca', 'get' , 'ax1' und 'ax2' die ich nicht verstehe.

Auch könnte ich nicht on line eine Erklärung finden, die ich verstehen könnte. Es scheint, alle Erklärungen war für Leute geschrieben , die schon diese Elemente kennen.

[EDITED, Jan, Bitte Code-Umgebung benutzene - Danke!]

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 22.06.2013, 14:20 Titel:

Hallo matsci1,

Die Befehle gca und get sind grundlegend und Du solltest unbedingt in der Dokumentation nachlesen, was sie bewirken:

Code:

doc gca
doc get

Funktion ohne Link?

ax1 und ax2 sind Variablen, die die Handle der beiden AXES-Objekte enthalten.

Das Lesen der Getting Started Kapitel der Dokumkentation empfehle ich dringend. Man kann eine so umfangreiche Sprache wie Matlab nicht sinnvoll ohne Lesen der Dokumentation benutzen. Ein Forum ist zur Vermittlung detr absoluten Grundlagen dagegen weniger geeignet.

Gruß, Jan

matsci1

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 23.06.2013, 22:40 Titel:

Vielen Dank Jan

Ich werde weiter über ihre empfohlen Texte lesen.

"Ein Forum ist zur Vermittlung detr absoluten Grundlagen dagegen weniger geeignet."

Ich sehe neben Ihre Name dass Sie eine fünf Stern Moderator sind und über 6300 beitragen haben. Ich werde sagen dass Sie sind weit fortgeschritten mit diese Software. Mehr on dem "Professional Ebene".

Ich selbst wird nicht eine Matlab Professional werden. Meine Sache ist Physik und Chemie von Materialen. Was für Sie als "Grundlage" ist, kann für andere Leute manchmal eine Herausforderung sein wenn sie Anfänger sind.

Auch, vor ich diese Frage im Forum gestellt habe, habe ich on der Internet und in die Help Files über diese Thema gesucht und nicht eine Antwort gefunden, was hat mich weiter gebracht.

matsci1

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 24.06.2013, 00:29 Titel:

Der Stand der Dinge:

Ich habe versucht die verschiedene Elemente zu umschrieben und bin noch nicht erfolgreich.

Als Beispiel nehm die folgenden Code. Er wird eine cosine function aus 20 punkte builden.

Code:

x1= 1:20;
x2=linspace(1,5,10)
y=cos(x1);

hl1 = line(x1,y,'Color','r');
ax1 = gca;

Funktion ohne Link?

Wenn MATLAB die Werte "x2" als eine zweite X axis mit diesem Skale schreiben werde, dann ist das Erfolg.

Ich suchte eine PLOTXX function aber in diese Verson, 2012, es scheint nicht drin zu sein.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.06.2013, 02:21 Titel:

Hallo matsci1,

Ich verstehe gut, das auch die Grundlagen eine Herausforderung sein können.
Es wäre aber nicht effizient, den GET-Befehl hier zu erklären, wenn dies schon ausführlich in der Dokumentation gemacht wird. Statt hier dann die Dokumentation nachzuerzählen, ist es sinnvoller, wenn man dort nachliest.

Es gibt keine PLOTXX-Funktion, weil alles dafür erforderliche bereits von PLOTYY erledigt wird.

Hier eine Möglichkeit, die ein Teil dessen macht, was auch innerhalb von PLOTYY durchgeführt wird (siehe: "edit plotyy"):

Code:

x1 = 1:20;
x2 = linspace(1,5,10)
y = cos(x1);

Axes1H = axes;
hl1 = line(x1, y, 'Color', 'r');

Axes2H = axes('Position', get(Axes1H, 'Position'), ...
'XAxisLocation', 'top', ...
'YAxisLocation', 'right', ...
'Color', 'none', ...
'XColor', 'k', 'YColor', 'k', ...
'XLim', [x2(1), x2(end)], ...
'YTick', []);

Funktion ohne Link?

Gruß, Jan

matsci1

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 24.06.2013, 21:54 Titel:

Danke Jan,

Jetzt werde ich versuchen, dieses Code zu dem oben angehängte Grafik anzuwenden.
