Fehlerbereich von Daten farbig - area, fill, patch



NinaAbbi

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.03.2020, 18:28     Titel: Fehlerbereich von Daten farbig - area, fill, patch
  Antworten mit Zitat
Hallo,
ich habe einen Datensatz und möchte den Fehlerbereich (der Werte auf der y-Achse) als farbigen Bereich darstellen. Hierfür habe ich die Daten geplottet und wollte mit area, fill oder patch den Bereich zwischen den zwei Funktionen (Daten + bzw. - Fehlerbereich) füllen. Hierbei treten verschiedene Probleme auf.

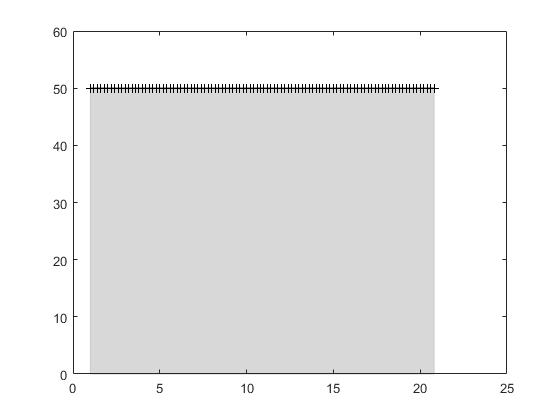

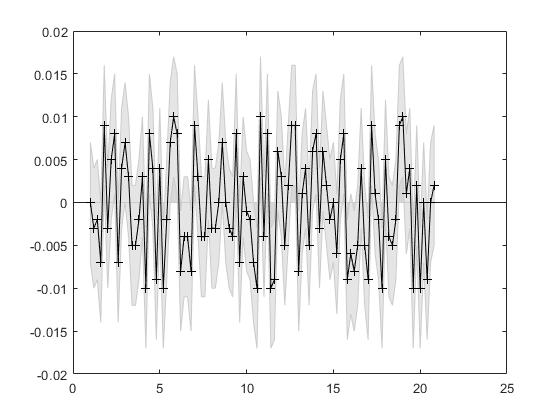

Bei area wird bei einer Verteilung um x=0 zusätzlich auch alles bis zur x-Achse ausgefüllt (area_um0.jpg). Wenn die Daten nicht um null liegen, geschieht das selbe nur sieht dies natürlich noch schlechter aus, da sich ein großer farbiger Kasten ergibt (area_nichtum0.jpg).

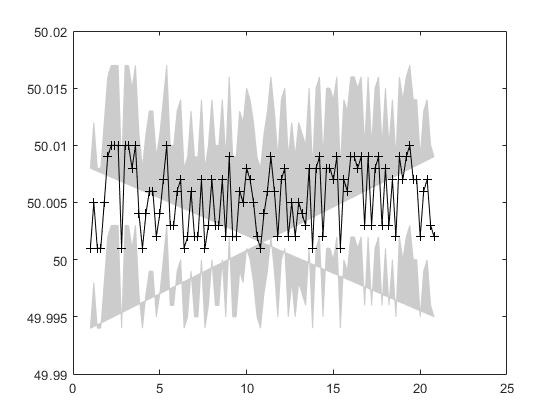

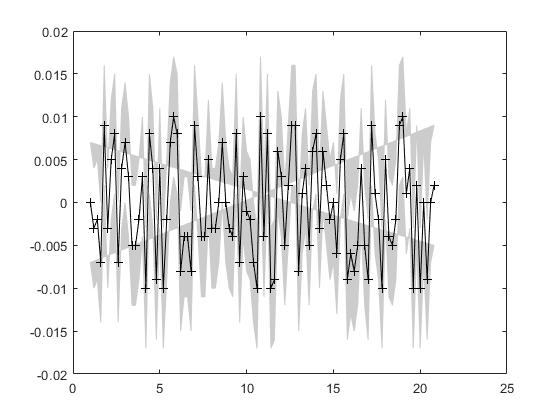

Bei fill sieht es hingegen aus als ob zwei Geraden +/-Fehlerbereich in dem plot liegen (fill_um0.jpg, fill_nichtum0.jpg).
Ich habe im Forum schon gesucht, das Problem aber nicht beheben können. Ich bin für jeden Tipp und jede Hilfe dabkbar. Viele Grüße und danke schon mal.

Code:

data=load (['C:\Users\testdata2.txt']);

%%
x1 = data(:, 2);
x2 = data(:, 2);
y1 = (data(:, 1) + 0.007);
y2 = (data(:, 1) - 0.007);
z1 = (data(:, 3) + 0.007);
z2 = (data(:, 3) - 0.007);

%% Versuch mit area
% YX-Plot
figure()
      area(x1, y1,'FaceColor',[0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8],'FaceAlpha',0.5)
      hold on
      area(x1, y2,'FaceColor',[0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8],'FaceAlpha',0.5)
      hold on
      p1 = plot(x1, data(:,1), '-+k')
      hold on

% YZ-Plot
figure()
      area(x1, z1,'FaceColor',[0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8],'FaceAlpha',0.5)
      hold on
      area(x1, z2,'FaceColor',[0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8],'FaceAlpha',0.5)
      hold on
      p1 = plot(x1, data(:,3), '-+k')
      hold on

%% Versuch mit fill oder patch
% YX-Plot
figure()
plot(x1, y1, x2, y2);
hold on;
filler = fill([x1; x2],[y1; y2], [0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8]);
hold on
p1 = plot(data(:, 2), data(:, 1), '-+k');

% YZ-Plot
figure()
plot(x1, z1, x2, z2);
hold on;
% 'patch' macht das gleiche
filler = fill([x1; x2],[z1; z2], [0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8]);
hold on
p1 = plot(data(:, 2), data(:, 3), '-+k');

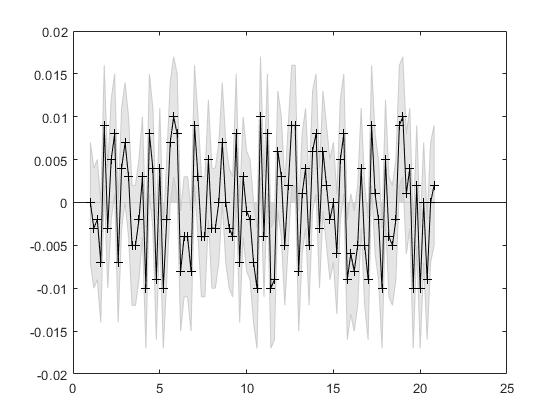

P.S.: A1_geradheit_xy.pdf ist ein Beispiel wie es aussehen sollte.

A1_geradheit_xy.pdf
 Beschreibung:
so soll es eigentlich aussehen

Download
 Dateiname:  A1_geradheit_xy.pdf
 Dateigröße:  80.83 KB
 Heruntergeladen:  6 mal
 Beschreibung:

Download
 Dateiname:  fill_nichtum0.jpg
 Dateigröße:  26.77 KB
 Heruntergeladen:  7 mal
 Beschreibung:

Download
 Dateiname:  fill_um0.jpg
 Dateigröße:  30.57 KB
 Heruntergeladen:  9 mal
 Beschreibung:

Download
 Dateiname:  area_um0.jpg
 Dateigröße:  30.82 KB
 Heruntergeladen:  9 mal
 Beschreibung:

Download
 Dateiname:  area_nichtum0.jpg
 Dateigröße:  13.26 KB
 Heruntergeladen:  10 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.158
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 24.03.2020, 18:50     Titel:
  Antworten mit Zitat
Hallo,

area scheint mir am geeignetsten. Grundsätzlich wie im ersten Beispiel "Create Area Graph" in der Doku, aber ohne Farbe für die unterste Kurve.

Code:
Y = [1, 5, 3;
     3, 2, 7;
     1, 5, 3;
     2, 6, 1];
figure
a = area(Y);
a(1).FaceColor = 'none';


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

NinaAbbi

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.03.2020, 11:49     Titel:
  Antworten mit Zitat
Vielen Dank für die schnelle Rückmeldung. Leider löst das mein Problem nicht oder ioch bekomme es damit nicht hin. Hat noch jemand eine andere Idee. Das wäre mir eine große Hilfe.

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.158
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.03.2020, 12:02     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Leider löst das mein Problem nicht oder ioch bekomme es damit nicht hin.

Das ist nicht sehr aussagekräftig. Je konkreter du sagst, was du weiter versucht hast und welche Probleme dabei aufgetreten sind, desto eher kann man dir helfen.
Wenn du dann noch einen Beispieldatensatz zur Verfügung stellst, kann man dir noch besser helfen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

NinaAbbi

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.03.2020, 14:56     Titel:
  Antworten mit Zitat
Hier die Testdaten (testdata2.txt), das hatte ich in der Tat schon beim ersten post vergessen. Sorry.
Nun noch was ich versucht habe.
Code:

% neuer Versuch mit area
Y1 = [(data(:, 1) - 0.007), data(:, 1) , (data(:, 1) +0.007);];

figure
    a = area(x1, Y1);
    a(1).FaceColor = 'none';
    hold on
    p1 = plot(x1, data(:,1), '-+b');

Y2 = [z1, data(:, 3) , z2;];

figure
    a = area(x1, Y2);
    a(1).FaceColor = 'none';
    hold on
    p1 = plot(x1, data(:,3), '-+b');



Vielen Dank soweit!

testdata2.txt
 Beschreibung:

Download
 Dateiname:  testdata2.txt
 Dateigröße:  1.78 KB
 Heruntergeladen:  6 mal

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.158
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.03.2020, 16:03     Titel:
  Antworten mit Zitat
Hallo,

das Problem ist, dass die Fläche "in die richtige Richtung" gehen muss. So sieht es gut aus, denke ich:
Code:
a = area(x1, [y2, repmat(0.014, size(y2))],'FaceColor',[0.8 0.8 0.8],'edgecolor', [0.8 0.8 0.8],'FaceAlpha',0.5);
a(1).FaceColor = 'none';


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
